Raycap Überspannungsschutz DC Typ I+II 2 MPPT, Klemmen, Generatoranschlußkästen

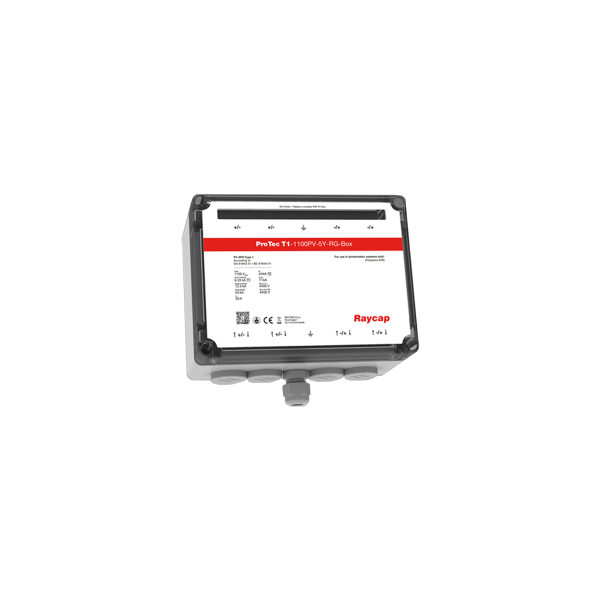

Raycap DC Überspannungsschutz, Typ I+II für 2 MPPT und 2 Strings
Anwendungsbereich: gemäß VDE 0100-443 und 0100-534, Gebäude mit und ohne äußeren Blitzschutz.
Kompakte und vorkonfektionierte Box mit Typ I+II Überspannungsableiter für die DC Seite. Geeignet für WR mit bis zu 2 MPP bis 1000 V DC Spannung. Diese Überspannungsbox hat je MPP Tracker einen Anschluss. Hier werden Aderendhülsen benötigt.
Produkteigenschaften:
-Höchste Dauerspannung: 1100 V
-Bemessungsstrom: 35 A
-Schutzklasse: IP 65
-Anzahl der MPP Tracker: 2
-Anzahl der Strings: 2
-Leiterquerschnitt PE: bis 16 mm²
-Leiterquerschnitt PV Strings: bis 6 mm²
-Anschluss PV Strings mit Zwillingsaderendhülse
-Seite 4 & 10 im Datenblatt
| Höchste Dauerspannung DC: 1100V |
| Bemessungsstrom: 35 A |
| Schutzklasse: IP65 |
| Anzahl der MPP Tracker: 2 |
| Anzahl der Strings: 2 |
| Leiterquerschnitt PE: bis 16 mm² |
| Leiterquerschnitt PV Strings: bis 6 mm² |
Dokumente zum Download
1.Datenblatt:
G29-00-963_ProTec-T1-PV-5Y-S-RG-Box-1.pdf
